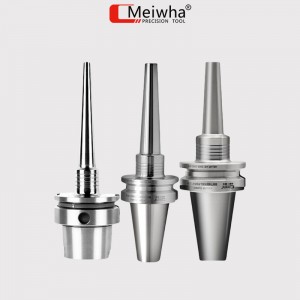

Shrink Fit құрал ұстағышы

Shrink Fit құралы ұстағышының таңдаулы кескіні

Қысқаша сипаттама:

МейухаҚысқарту ұстағышыжоғары ұстағыш күшімен іс жүзінде ажырамас кескіш құралға айналады, ол ағынды ақауларды, құралдың ауытқуын, діріл мен сырғуды болдырмайды.

Бізге электрондық поштаны жіберіңіз

Өнімнің егжей-тегжейі

Өнім тегтері

МейухаShrink Fit құрал ұстағышыстандартты және ұзаққа созылатын өлшеуіш ұзындығымен және қос контактілерді қоса алғанда, әртүрлі танымал конустық шпиндельдегі салқындатқышпенCAT40, CAT50, BT30, BT40, HSK63A, және түзу сап.

Мейухақысқарту құралы ұстағыштарыдәлдік пен тиімділікті біркелкі араластырыңыз. Қалып жасауда және көп осьті машиналарды қолдануда әмбебап болу үшін әзірленген, олардың жұқа конструкциясы төмен саңылау және тығыз жұмыс конверттерін қамтамасыз етеді, фрезер мен патрондардың ұстау күші арасындағы тамаша тепе-теңдікті қамтамасыз етеді. Бұл өңдеу қажеттіліктерінің кең спектрінде сенімді шешімді қамтамасыз етеді.

Қарапайым дизайн керек-жарақтарды азайтып, құралдарды берік ұстауға кепілдік береді. Индукциялық жылыту процесіне қажетті алдын ала инвестицияға қарамастан, біздің қысқартылатын құрал ұстаушыларымыз ұзақ мерзімді және тиімді өнімділікті қамтамасыз етеді.

Қолжетімділіктің, дәлдіктің және тиімділіктің тамаша үйлесімін ұсына отырып, Meiwha қысқартқыш құрал ұстағыштарымен өңдеу тәжірибеңізді жақсартыңыз.

Ерекшеліктер мен артықшылықтар

Тар кеңістіктерге арналған жіңішке дизайн: кішкентай мұрын диаметрімен жасалған, саңылауы аз және тығыз жұмыс конверттері үшін тамаша.

Оңтайлы ұстау күші: әртүрлі өңдеу қажеттіліктері үшін құралдарды сенімді және күшті ұстауды қамтамасыз ететін жоғары қысу күшімен мақтана алады.

Симметриялық дәлдік: әр қолданбада тепе-теңдік пен дәлдікті қамтамасыз ететін симметриялы дизайнмен ерекшеленеді.

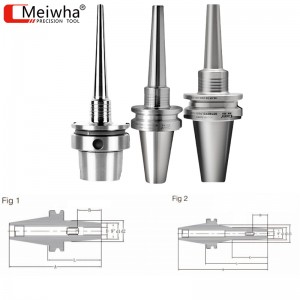

Cat.NO		Өлшем
Cat.NO		D	d1	d2	L	A	B
BT/BBT30	SF04-80	4	10	15	80	128.4	36
	SF06-80	6	19	25	80	128.4	36
	SF08-80	8	21	27	80	128.4	36
	SF10-80	10	23	32	80	128.4	40
	SF12-80	12	25	33	80	128.4	40
	SF14-80	14	27	34	80	128.4	50
	SF16-80	16	29	36	80	128.4	50
	SF18-80	18	31	40	80	128.4	50
	SF20-90	20	33	40	90	138.4	50
	SF06-120	6	19	25	120	168.4	36
	SF08-120	8	21	27	120	168.4	36
	SF10-120	10	23	32	120	168.4	50
	SF12-120	12	25	33	120	168.4	50
	SF14-120	14	27	34	120	168.4	50
	SF16-120	16	29	36	120	168.4	50
	SF18-120	18	31	40	120	168.4	50
	SF20-120	20	33	40	120	168.4	50
BT/BBT40	SF04-90	4	10	15	90	155.4	36
	SF06-90	6	19	25	90	155.4	36
	SF08-90	8	21	27	90	155.4	36
	SF10-90	10	23	32	90	155.4	40
	SF12-90	12	25	33	90	155.4	40
	SF14-90	14	27	34	90	155.4	50
	SF16-90	16	29	36	90	155.4	50
	SF18-90	18	31	40	90	155.4	50
	SF20-90	20	33	40	90	155.4	50
	SF25-90	25	38	47	90	155.4	55
	SF04-120	4	10	15	120	185.4	36
	SF06-120	6	19	25	120	185.4	36
	SF08-120	8	21	27	120	185.4	36
	SF10-120	10	23	32	120	185.4	40
	SF12-120	12	25	33	120	185.4	40
	SF14-120	14	27	34	120	185.4	50
	SF16-120	16	29	36	120	185.4	50
	SF18-120	18	31	40	120	185.4	50
	SF20-120	20	33	40	120	185.4	50
	SF25-120	25	38	47	120	185.4	55
	SF04-150	4	10	15	150	215.4	36
	SF06-150	6	19	25	150	215.4	36
	SF08-150	8	21	27	150	215.4	36
	SF10-150	10	23	32	150	215.4	40
	SF12-150	12	25	33	150	215.4	40
	SF14-150	14	27	34	150	215.4	50
	SF16-150	16	29	36	150	215.4	50
	SF18-150	18	31	40	150	215.4	50
	SF20-150	20	33	40	150	215.4	50
	SF25-150	25	38	47	150	215.4	55
BT/BBT50	SF06-100	6	19	25	100	201.8	36
	SF08-100	8	21	27	100	201.8	36
	SF10-100	10	23	32	100	201.8	40
	SF12-100	12	25	33	100	201.8	40
	SF14-100	14	27	34	100	201.8	50
	SF16-100	16	29	36	100	201.8	50
	SF18-100	18	31	40	100	201.8	50
	SF20-100	20	33	40	100	201.8	50
	SF25-100	25	38	47	100	201.8	55
	SF06-150	6	19	25	150	251.8	36
	SF08-150	8	21	27	150	251.8	36
	SF10-150	10	23	32	150	251.8	40
	SF12-150	12	25	33	150	251.8	40
	SF14-150	14	27	34	150	251.8	50
	SF16-150	16	29	36	150	251.8	50
	SF18-150	18	31	40	150	251.8	50
	SF20-150	20	33	40	150	251.8	50
	SF25-150	25	38	47	150	251.8	55

Cat.No		Өлшем								Ұстау диапазон
Cat.No		L	L1	L2	D	D1	H	h	T	Ұстау диапазон
HSK50A	-SF03-60	85	60	30	10	16	9	/	/	3
	-SF04-60	85	60	30	10	16	12	/	/	4
	-SF05-60	85	60	30	10	16	15	/	/	5
	-SF06-80	105	80	51	21	27	26	10	M5	6
	-SF08-80	105	80	51	21	27	26	10	M6	8
	-SF10-85	110	85	56	24	32	32	10	M6	10
	-SF12-90	115	90	61	24	32	37	10	M6	12
	-SF14-90	115	90	61	27	34	37	10	M6	14
	-SF16-95	120	95	66	27	34	40	10	M8	16
HSK63A	-SF03-80	112	80	48	10	16	9	/	/	3
	-SF03-130	162	130	98	10	16	9	/	/	3
	-SF04-80	112	80	48	10	16	12	/	/	4
	-SF04-130	162	130	98	10	16	12	/	/	4
	-SF05-80	112	80	48	10	16	15	/	/	3
	-SF05-130	162	130	98	10	16	15	/	/	3
	-SF06-80	112	80	51	21	27	26	10	M5	6
	-SF06-130	162	130	101	21	27	26	10	M5	6
	-SF06-160	192	160	131	21	27	26	10	M5	6
	-SF06-200	232	200	171	21	27	26	10	M5	6
	-SF08-80	112	80	51	21	27	26	10	M6	8
	-SF08-130	162	130	101	21	27	26	10	M6	8
	-SF08-160	192	160	131	21	27	26	10	M6	8
	-SF08-200	232	200	171	21	27	26	10	M6	8
	-SF10-85	117	85	56	24	32	32	10	M6	10
	-SF10-130	162	130	101	24	32	32	10	M6	10
	-SF10-160	192	160	131	24	32	32	10	M6	10
	-SF10-200	232	200	171	24	32	32	10	M6	10
	-SF12-90	122	90	56	24	32	37	10	M6	12
	-SF12-130	162	130	101	24	32	37	10	M6	12
	-SF12-160	192	160	131	24	32	37	10	M6	12
	-SF12-200	232	200	171	24	32	37	10	M6	12
	-SF14-90	122	90	56	27	34	37	10	M6	14
	-SF14-130	162	130	101	27	34	37	10	M6	14
	-SF14-160	192	160	131	27	34	37	10	M6	14
	-SF14-200	232	200	171	27	34	37	10	M6	14
	-SF16-95	127	95	66	27	34	40	10	M8	16
	-SF16-130	162	130	101	27	34	40	10	M8	16
HSK63A	-SF16-160	192	160	131	27	34	40	10	M8	16
	-SF16-200	232	200	171	27	34	40	10	M8	16
	-SF18-95	127	95	69	33	42	40	10	M8	18
	-SF18-130	162	130	101	33	42	40	10	M8	18
	-SF18-160	192	160	131	33	42	40	10	M8	18
	-SF18-200	232	200	171	33	42	40	10	M8	18
	-SF20-100	132	100	71	33	42	42	10	M8	20
	-SF20-130	162	130	101	33	42	40	10	M8	20
	-SF20-160	192	160	131	33	42	40	10	M8	20
	-SF20-200	232	200	171	33	42	40	10	M8	20
	-SF25-115	147	115	89	44	53	48	10	M16	25
	-SF25-130	162	130	104	44	53	48	10	M16	25
	-SF25-160	192	160	134	44	53	48	10	M16	25
	-SF25-200	232	200	174	44	53	48	10	M16	25
	-SF32-120	152	120	94	44	53	48	10	M16	32
	-SF32-160	192	160	134	44	53	48	10	M16	32
	-SF32-200	232	200	174	44	53	48	10	M16	32
HSK100A	-SF06-85	135	85	45	21	27	26	10	M5	6
	-SF06-130	180	130	87	21	27	26	10	M5	6
	-SF06-160	210	160	117	21	27	26	10	M5	6
	-SF06-200	250	200	157	21	27	26	10	M5	6
	-SF08-85	135	85	45	21	27	26	10	M6	B
	-SF08-130	180	130	87	21	27	26	10	M6	8
	-SF08-160	210	160	117	21	27	26	10	M6	8
	-SF08-200	250	200	157	21	27	26	10	M6	8
	-SF10-90	140	90	51	24	32	32	10	M6	10
	-SF10-130	180	130	91	24	32	32	10	M6	10
	-SF10-160	210	160	121	24	32	32	10	M6	10
	-SF10-200	250	200	161	24	32	32	10	M6	10
	-SF12-95	145	95	56	24	32	37	10	M6	12
	-SF12-130	180	130	96	24	32	37	10	M6	12
	-SF12-160	210	160	126	24	32	37	10	M6	12
	-SF12-200	250	200	161	24	32	37	10	M6	12
	-SF14-95	145	95	56	27	34	37	10	M6	14
	-SF14-130	180	130	96	27	34	37	10	M6	14
	-SF14-160	210	160	126	27	34	37	10	M6	14
	-SF14-200	250	200	166	27	34	37	10	M6	14
	-SF16-100	150	100	66	27	34	40	10	M8	16
	-SF16-130	180	130	96	27	34	40	10	M8	16
	-SF16-160	210	160	126	27	34	40	10	M8	16
	-SF16-200	250	200	166	27	34	40	10	M8	16
HSK100A	-SF18-100	150	100	66	33	42	40	10	M8	18
	-SF18-130	180	130	96	33	42	40	10	M8	18
	-SF18-160	210	160	126	33	42	40	10	M8	18
	-SF18-200	250	200	166	33	42	40	10	M8	18
	-SF20-105	155	105	71	33	42	42	10	M8	20
	-SF20-130	180	130	96	33	42	42	10	M8	20
	-SF20-160	210	160	126	33	42	42	10	M8	20
	-SF20-200	250	200	166	33	42	42	10	M8	20
	-SF25-115	165	115	81	44	53	48	10	M16	25
	-SF25-130	180	130	96	44	53	48	10	M16	25
	-SF25-160	210	160	126	44	53	48	10	M16	25
	-SF25-200	250	200	166	44	53	48	10	M16	25
	-SF32-130	180	130	96	44	53	48	10	M16	32
	-SF32-160	210	160	126	44	53	48	10	M16	32
	-SF32-200	250	200	166	44	53	48	10	M16	32

Meiwha Shrink Fit ұстағышы

Жоғары дәлдікпен таңдау Тұрақты және тозуға төзімді

Жоғары қысу дәлдігі және ағып кету дәлдігі

Тұтқа мен құралдың арасында аралық құрамдас бөліктер (мысалы, жеңдер немесе гайкалар) болмағандықтан, құрастыру қателерінен аулақ болады. Ол тамаша концентрлік қамтамасыз ете алады және радиалды ағын әдетте 3 мкм-ден төмен басқарылады, бұл оны жоғары дәлдікпен өңдеуге өте қолайлы етеді.

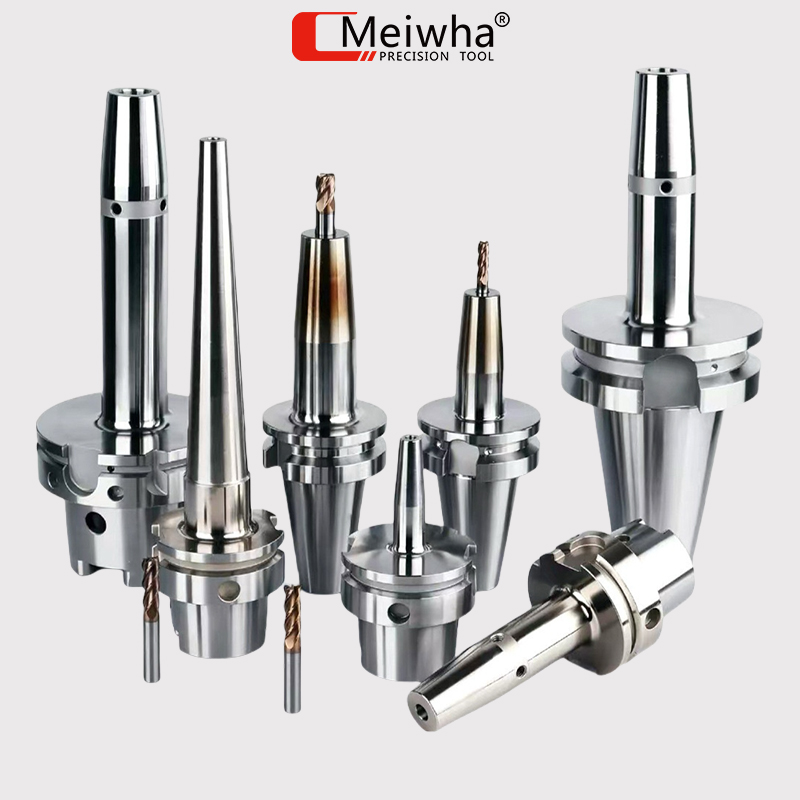

Толық сипаттамалар және жеткілікті қор

BT/BTFL сериясы: BT30, BT40, BT50 және т.б. сияқты жалпы сипаттамаларды қамтитын JIS стандарттарына сәйкес келеді. Бұл тік өңдеу орталықтары үшін классикалық таңдау.

CAT/CAT-V сериялары: ANSI стандарттарына (CAT40, CAT50 сияқты) сәйкес келеді, сыртқы түрі BT серияларына ұқсас, бірақ әр түрлі бекіткіштері бар. Солтүстік Америка нарығында кеңінен қолданылады.

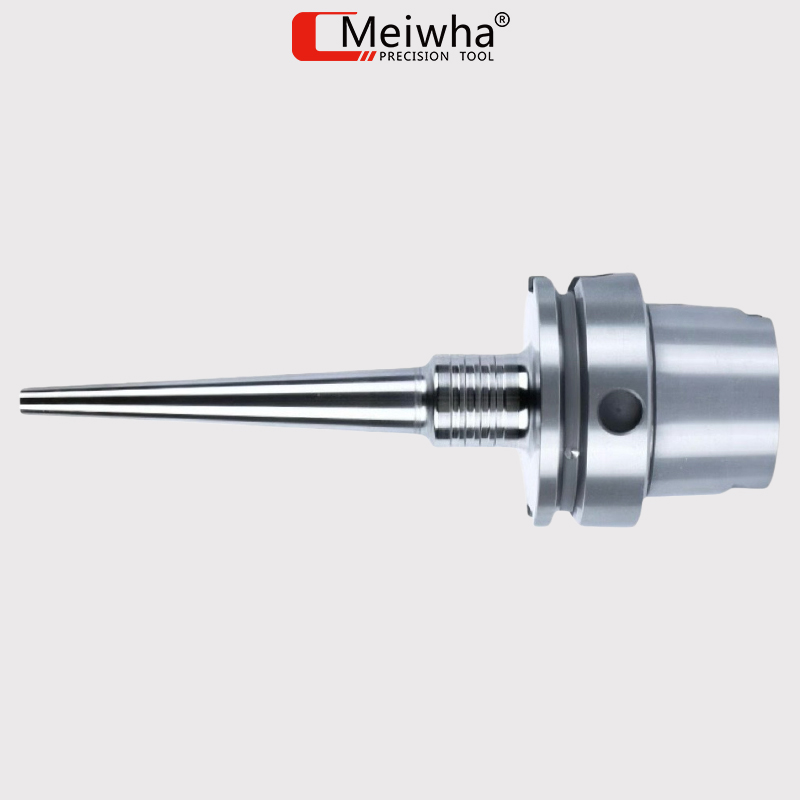

HSK сериясы: Жоғары жылдамдықты өңдеу саласындағы эталон ретінде біз толық HSK шешімін ұсынамыз, оның ішінде:

HSK-A және HSK-C түрлері: Жалпы жоғары жылдамдықты өңдеу орталықтары үшін қолайлы.

HSK-E және HSK-F үлгілері: Өте жоғары жылдамдықты өңдеу және тамаша динамикалық теңгерім өнімділігі үшін арнайы әзірленген.

Басқа негізгі интерфейстер: Біз сондай-ақ әртүрлі қажеттіліктеріңізді толығымен қанағаттандыратын DIN 69871(SK) және MAS 403(NT) сияқты интерфейстері бар құрал тұтқаларын ұсынамыз.

ұзақ қызмет ету мерзімі

Дұрыс жұмыс жағдайында, бір құрал тұтқасы 2000-нан астам термиялық жүктеу және түсіру циклдарына ұшыраса да, оның дәлдігі тұрақтылық пен сенімділікті қамтамасыз ете отырып, нашарлауы екіталай. (мен жабдықталуы ұсыныладыMeiwha Shrink Fit машинасы)

Жоғары икемділік, аз кедергілер

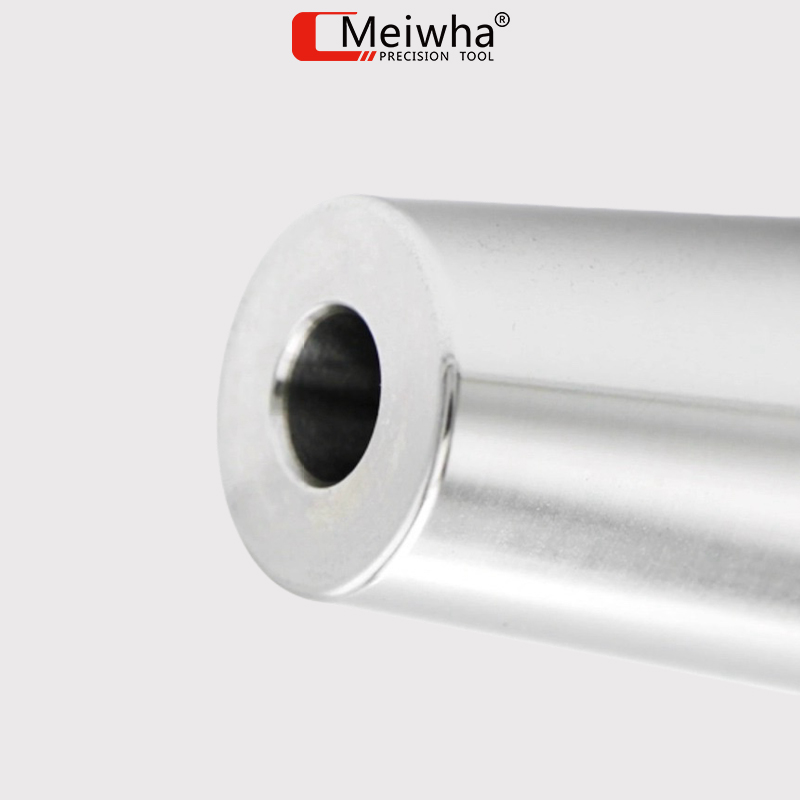

Пышақ сабының алдыңғы шеті өте кішкентай және жеңіл етіп жасалуы мүмкін (мысалы, өте жұқа алдыңғы бөліктің қабырғасының қалыңдығы 1,5 мм жетуі мүмкін).

Қысқартуға арналған құрал ұстағышы өңдеу процесі кезінде өңдеу мен дайындама арасындағы кедергі мүмкіндігін азайтады және қуысты және терең қуысты өңдеуге өте қолайлы.

Бір бөлікті қысқарту құралы ұстағышы құралдың шығыңқы ұзындығын ең төменгі деңгейге қоя алады, осылайша кесу кезінде жоғары қаттылық пен күшті тұрақтылықты қамтамасыз етеді. Діріл нөлге жуық, нәтижесінде жоғары сапалы өңдеу болады, сонымен қатар ол құралдың қызмет ету мерзімін ұзарта алады.
