Автоматтандырылған өндіріс пен материалды өңдеудің заманауи саласында вакуумдық патрондар тиімділікті арттыру және еңбек шығындарын азайтудың негізгі құралы болды. Вакуумдық теріс қысым принципіне сүйене отырып, олар әртүрлі материалдар мен пішіндердің дайындамасына берік жабысып, жоғары жылдамдықты, дәл және қауіпсіз өңдеу жұмыстарын жүргізуге мүмкіндік береді. Шыны панельдерден, металл парақтардан, пластикалық бұйымдар мен картон қораптарға дейін вакуумдық патрондар олардың барлығын оңай өңдей алады және электроника өндірісі, автомобиль өндірісі және логистикалық қаптама сияқты салаларда кеңінен қолданылады.
Автоматтандырылған өндіріс пен материалды өңдеудің заманауи саласында вакуумдық патрондар тиімділікті арттыру және еңбек шығындарын азайтудың негізгі құралы болды. Вакуумдық теріс қысым принципіне сүйене отырып, олар әртүрлі материалдар мен пішіндердің дайындамасына берік жабысып, жоғары жылдамдықты, дәл және қауіпсіз өңдеу жұмыстарын жүргізуге мүмкіндік береді. Шыны панельдерден, металл парақтардан, пластикалық бұйымдар мен картон қораптарға дейін вакуумдық патрондар олардың барлығын оңай өңдей алады және электроника өндірісі, автомобиль өндірісі және логистикалық қаптама сияқты салаларда кеңінен қолданылады.

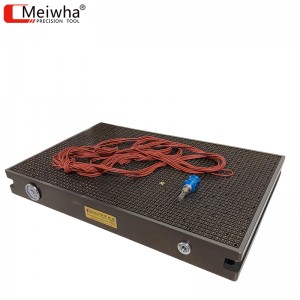

Meiwha вакуумдық патрон
I. Вакуумдық патронның жұмыс істеу принципі
Вакуумдық патронның жұмыс принципі атмосфералық қысымның айырмашылығына негізделген. Қарапайым тілмен айтқанда, ол жасанды түрде төмен қысымды (вакуумдық) аймақты жасайды және жабысқақ күш тудыру үшін сыртқы қалыпты атмосфералық қысым мен ішкі төмен қысым арасындағы қысым айырмашылығын пайдаланады, осылайша нысанды «сорады».
Вакуумдық патронды пайдалану процесі:
1.Тығыздалған контакт: патронның ерінді шеті (әдетте резеңке, силикон, полиуретан және т.б. сияқты серпімді материалдардан жасалған) адсорбцияланатын объектінің бетіне тиіп, бастапқы салыстырмалы түрде тығыздалған қуысты (патронның ішкі кеңістігін) құрайды.
2.Шаңсорғыш: патронға қосылған вакуум генераторы (вакуумдық сорғы, Venturi түтігі/вакуум генераторы сияқты) жұмыс істей бастайды.
3. Қысым айырмашылығын жасаңыз: Ауа шығарылып жатқанда, патрон қуысындағы қысым тез төмендейді (теріс қысым/вакуум күйін қалыптастырады).
Осы сәтте патронның сыртындағы атмосфералық қысым (шамамен 101,3 кПа / 1 Бар) патрон ішіндегі қысымнан әлдеқайда жоғары.
4. Жабысқақ күш генерациялау: Бұл қысым айырмашылығы (сыртқы атмосфералық қысым - ішкі вакуумдық қысым) патрон объектімен жанасатын тиімді аймаққа әсер етеді.
Формула бойынша адсорбция күші (F) = қысым айырмасы (ΔР) × тиімді адсорбция ауданы (А), заттың бетіне перпендикуляр күш (адсорбция күші) пайда болады, объектіні патронға мықтап «басады».
5.Адсорбцияны сақтау: Вакуум генераторы үздіксіз жұмыс істейді немесе вакуум тізбегіндегі бір жақты клапан немесе вакуумды сақтау ыдысы арқылы патрон ішіндегі вакуум деңгейін ұстап тұрады, осылайша адгезия күшін сақтайды.
6.Дайындаманы босатыңыз: Нысанды босату қажет болғанда, басқару жүйесі вакуум көзін өшіреді. Әдетте, қоршаған ауа сынған вакуумдық клапан арқылы патрон камерасына қайта енгізіледі. Патронның ішіндегі және сыртындағы қысым тепе-теңдік күйіне оралады (атмосфералық қысымда да), жабысқақ күш жоғалады, содан кейін нысан босатылуы мүмкін.
Осыдан дайындаманы ұстаудағы вакуумдық патронның негізгі элементтері болып табылатыны туралы қорытынды жасауға болады:
1.Тығыздау қасиеті: патрон ерні мен нысанның беті арасындағы жақсы тығыздау тиімді вакуумдық камераны қалыптастырудың міндетті шарты болып табылады. Объектінің беті салыстырмалы түрде тегіс, тегіс және өткізбейтін (немесе микрокеуектері жоқ) болуы керек.
2.Вакуум дәрежесі: патрон ішінде қол жеткізуге болатын вакуум деңгейі (теріс қысым мәні) адсорбция күшінің күшіне тікелей әсер етеді. Вакуум дәрежесі неғұрлым жоғары болса, адсорбциялық күш соғұрлым жоғары болады.
3.Тиімді адсорбция аймағы: патронның ерін жиегінің ішіндегі затпен шын мәнінде жанасатын аймақ. Аудан неғұрлым үлкен болса, адсорбциялық күш соғұрлым көп болады.
4.Материалды бейімдеу: патрон материалы ұсталатын заттың бетінің сипаттамаларына (тегіс, кедір-бұдыр, кеуекті, майлы және т.б.), сондай-ақ қоршаған ортаға (температура, химиялық заттар) бейімделуі керек.

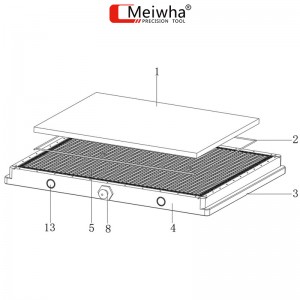

CNC вакуумдық патрон
II. Вакуумдық патрондарға техникалық қызмет көрсету әдістері:
1. Күнделікті тексеру және тазалау:
бетін тазалаувакуумдық патрон: Әрбір пайдалану алдында және кейін немесе белгілі бір уақыт аралығында (жұмыс жағдайына байланысты) сорғыш шыныаяқтың ерін жиегін және жұмыс бетін сүрту үшін суға батырылған таза жұмсақ матаны немесе тоқыма емес матаны немесе бейтарап тазалағышты пайдаланыңыз. Органикалық еріткіштерді (ацетон, бензин сияқты), күшті қышқылды немесе күшті негізді тазартқыштарды қолданбаңыз, өйткені олар резеңке материалды тоттандырып, қатайту мен жарықшақтарды тудырады.
Бөгде заттарды алып тастаңыз: Сорғыштың ерін жиегінен, ішкі арналардан және сорылатын заттың бетінен шаңды, қоқысты, май дақтарын, кесетін сұйықтықтарды, дәнекерлеу шлактарын және т.б. тексеріп, тазалаңыз. Бұл тығыздау өнімділігін бұзуы мүмкін.
Тығыздағыштың тұтастығын тексеріңіз: патронның ерін жиегіндегі кез келген зақым, жарықтар, сызаттар немесе деформацияларды көзбен тексеріңіз. Нысанды бекіткен кезде, ауаның ағып кетуінің кез келген анық дыбыстарын мұқият тыңдаңыз және вакуум өлшегіштің көрсеткіші мақсатты мәнге тез жете алатынын және оны сақтай алатынын бақылаңыз.
2. Тұрақты тереңдетілген тексеру:
Тозуын тексеріңіз: Вакуумдық патронның еріндерін, әсіресе затқа тиетін шеттерін мұқият тексеріңіз. Жіңішкеру, тегістеу, ескіру немесе сызаттар сияқты шамадан тыс тозу белгілері бар ма? Тозу тығыздау және адгезия қасиеттерін айтарлықтай төмендетуі мүмкін.
Қартаюды тексеріңіз: патрон материалының қатты, сынғыш, серпімділігін жоғалтқанын, жарықтар пайда болғанын немесе айтарлықтай түссізденгенін (мысалы, сары немесе аққа айналу) байқаңыз. Бұл материалдың қартаюының белгісі.
Қосылымдарды тексеріңіз: патрондардың патрон ұстағыштарына мықтап бекітілгенін және патрон ұстағыштарының бос немесе ауа ағып кетпей, вакуумдық құбырларға мықтап жалғанғанына көз жеткізіңіз. Сондай-ақ, жылдам қосқыштардың жақсы күйде екенін тексеріңіз.
Вакуумдық құбырларды тексеріңіз: патронды қосатын вакуумдық шлангтың ескіргенін (қатты болып, жарылғанын), тегістелгенін, майысып қалғанын, бітеліп қалғанын немесе ауа ағып зақымдалғанын тексеріңіз.
3.Ауыстыру және техникалық қызмет көрсету:
Уақытында ауыстырыңыз: Вакуумдық вакуумдық патронның шамадан тыс тозғанын, зақымдалғанын, қатты ескіргенін, тұрақты деформацияланғанын немесе тазалау қиын болатын қатты дақтар бар екенін байқасаңыз, оны дереу ауыстыруыңыз керек. Зақымдалған патронды жөндеуге әрекет жасамаңыз, себебі бұл қауіпсіздікке қауіп төндіруі және тұрақсыз жұмыс істеуі мүмкін. Әдетте, пайдалану жиілігіне және жұмыс жағдайларына (мысалы, 3-6 ай сайын немесе одан да жиі) негізделген тұрақты ауыстыру кестесін орнату ұсынылады.
Қосалқы бөлшектердің қоры: тоқтап қалу уақытын азайту үшін жиі қолданылатын патрондар үшін қосалқы бөлшектердің қорын сақтаңыз.
Дұрыс орнату: Вакуумдық патронды ауыстырған кезде, қалыпты қатайту күшімен дұрыс орнатуды қамтамасыз етіңіз (патронды зақымдауы мүмкін шамадан тыс тығыздықты немесе ауаның ағып кетуіне әкелетін жеткіліксіз күшті болдырмаңыз) және қосылатын құбыр желісі бұрмаланбауы керек.
Сақтау: резервтік патронды салқын, құрғақ және қараңғы жерде, жылу көздерінен, озон көздерінен (мысалы, қозғалтқыштар, жоғары вольтты жабдық) және химиялық заттардан алыс сақтау керек. Сығудан немесе деформациядан аулақ болыңыз.
4.Профилактикалық қызмет көрсету және ақауларды жою:
Сәйкес таңдау: Вакуумдық патронның сәйкес түрін (жалпақ, гофрленген, эллиптикалық, губка сорғыш және т.б.), материалды (NBR нитрилді резеңке, силикон, полиуретан, фторкаучук және т.б.) және өлшемін салмағына, өлшеміне, материалына, бетінің күйіне және жабылатын нысанның қоршаған орта жағдайларына (температура, химиялық орта) қарай таңдаңыз.
Шамадан тыс жүктемені болдырмаңыз: жабысу күші (қауіпсіздік коэффициентін ескере отырып, әдетте қалыпты мәннен екі есе көп) нысанды ұстау үшін жеткілікті екеніне көз жеткізіңіз және патронды ұзақ уақыт бойы шектен тыс жүктеме күйінде ұстамаңыз.
Төтенше жағдайларды болдырмаңыз: вакуумдық патронды ұзақ уақыт бойы шамадан тыс жоғары температурада (материалдың төзімділік шегінен жоғары), күшті ультракүлгін сәулелердің, озонның немесе коррозиялық химиялық заттардың әсерінде қалдырмаңыз.
Қатты соғудан/сырылып кетуден аулақ болыңыз: Бағдарламалау немесе пайдалану кезінде патронның дайындамаға немесе үстелдің бетіне соқтығысуы үшін шамадан тыс күш түсірмейтініне және өткір заттардың сызылып қалуына жол бермеңіз.
Meiwha вакуумдық патрон
III. Вакуумдық патронның ақаулық диагностикасы: адгезия күші төмендегенде немесе нысанды ұстай алмағанда, сіз тергеу жүргізуіңіз керек.
Патронның корпусы (тозуы, зақымдануы, қартаюы, ластануы)
Тығыздау сақинасы / қосылыс (ағып жатыр)
Вакуумдық құбырлар (зақымданған, бітеліп қалған, ағып кеткен)
Вакуум генераторы/сорғы (өнімділіктің төмендеуі, сүзгінің бітелуі)
Вакуумдық қосқыш/датчик (ақау)
Вакуумды ажырату клапаны (ағып жатыр немесе жабылмаған)
Сорылатын заттың беті (кеуекті, тегіс емес, майлы, тыныс алатын)
IV. Вакуумдық патрондардың жалпы мәселелері:
1.Вакуумдық патрон сол заттарға қосыла алмай жатыр ма?
Тыныс алатын материалдар, бетінің төтенше ақаулары, жабысқақ беттер
2.Вакуумдық патрон мен электромагниттік патронның айырмашылығы неде?
| Кейіпкер | Вакуумдық патрон | Электромагниттік патрон |
| Жұмыс принципі | Атмосфералық қысым айырмашылығының адсорбциясы | Электромагниттік өріс ферромагниттік материалдарды магниттейді, осылайша сору тудырады. |
| Қолданылатын материалдар | Барлық қатты заттар (беті жабылған) | Тек ферромагниттік металдар (болат, темір және т.б.) |
| Энергияны тұтыну | Ол үздіксіз шаңсорғышты қажет етеді (жоғары энергия тұтынумен) | Ол энергияны тек бастапқы қосу кезеңінде ғана тұтынады, ал кейінгі жұмыс кезінде энергияны аз тұтынады. |
| Қауіпсіздік | Электр қуатының бұзылуы әлі де адсорбцияны сақтай алады (вакуумды бұзуды қажет етеді) | Электр қуатының үзілуі күштің бірден жоғалуына әкеледі (нысандар құлауы мүмкін) |
| Бетке қойылатын талап | Май дақтары мен шаңнан қорқу (пломбаны зақымдауы мүмкін) | Май дақтарынан қорықпайды, бірақ ауа саңылауы магниттік күшті әлсіретеді. |
| Температураны шектеу | Жоғары температураға төзімді материал (силикон/фторлы резеңке) | Жоғары температура демагнетизацияға бейім (әдетте 150℃ төмен) |
| Қолдану сценарийлері | Шыны, пластик, тамақ, электроника және т.б. | Станоктардың бекітпелері, болатты өңдеу |
Вакуумдық патрон, заманауи автоматтандырылған өңдеу және өндіру жүйелеріндегі маңызды функционалдық құрамдас ретінде жоғары тиімділік, қауіпсіздік және кең қолдану мүмкіндігі сияқты артықшылықтарын көрсетті. Нәтижесінде олар электронды өндіріс, автомобиль өнеркәсібі, орау логистикасы және т.б. салаларда таптырмас рөл атқарды. Дұрыс таңдау және ғылыми қызмет көрсету арқылы вакуумдық патрондар өндіріс тиімділігін айтарлықтай арттырып қана қоймай, жабдықтың тозуы мен пайдалану шығындарын азайтады.
Егер сіз тұрақты, ұзақ мерзімді және үнемді вакуумдық патрон шешімін іздесеңіз, біз сізге таңдау бойынша нұсқаулықты, теңшелген дизайнды және сатудан кейінгі қолдауды қамтитын бір терезе қызметін ұсына аламыз.
Тегін шешім бағасын және жекелендірілген бағаны алу үшін және өндірістік жүйеңізді тиімдірек және сенімді ету үшін дереу біздің техникалық топқа хабарласыңыз!
